Автоматизированная система для содержания литоральных моллюсков с имитацией приливно-отливного цикла

Введение

При проведении научных исследований, требующих содержания животных в лабораторных условиях, нередко приходится сталкиваться с необходимостью поддержания заданных условий среды. Хороший пример, иллюстрирующий это положение, — изучение наследования признаков окраски раковины у брюхоногих моллюсков. Классическим объектом для проведения подобных исследований являются наземные гастроподы, т.к. их относительно просто содержать в лабораторных условиях [1–5]. Однако разнообразие признаков окраски и число задействованных пигментов у изученных в генетическом отношении наземных моллюсков относительно невелико. В связи с этим большой интерес представляет изучение наследования признаков окраски у морских переднежаберных моллюсков и, в частности, у представителей рода Littorina, для которых характерно значительно более высокое разнообразие признаков и задействованных пигментов [6–8]. Длительный срок полового созревания в районах с бореальным климатом (3 года [9]) делает крайне сложной постановку классических экспериментов по скрещиванию литторин в естественных условиях: длительность выращивания трех поколений (P, F₁ и F₂) составляет около 10 лет. Поэтому ранее при изучении наследования признаков окраски раковины у этих моллюсков использовалась схема «мать — потомство», которая позволила сформулировать и обосновать ряд гипотез о наследовании признаков окраски у этих моллюсков [3–5][10][11]. В то же время часть вопросов осталась нерешенной, т.к. для этого необходима постановка классических экспериментов по скрещиванию моллюсков различных морф.

В ходе проведенных нами исследований было установлено, что в лабораторных условиях за счет «выпадения» зимних периодов и оптимизации условий содержания сроки полового созревания моллюсков можно существенно сократить и уменьшить общую продолжительность исследования примерно до 3-х лет. Однако три года — это также достаточно серьезный срок, т.к. содержание литторин в лабораторных условиях связано со значительными методическими сложностями: необходимостью имитации приливно-отливного цикла, регулярной заменой морской воды, поддержанием оптимальной температуры, режима освещения т.д. Вышеупомянутые проблемы могут быть решены за счет использования современных средств автоматизации, в частности использования микропроцессорной техники. К настоящему моменту нами создан действующий прототип лабораторной установки для содержания моллюсков, описанию которого посвящена настоящая работа.

Материалы и методы

Работы по созданию установки выполнены на базе Беломорской биологической станции Зоологического института РАН «Картеш» (Кандалакшский залив, Белое море). Разработка и тестирование установки проводились в период с 2019 по 2023 год. Часть элементов установки (аквариумы из оргстекла, светильники, клапаны, переходники и некоторые другие) была изготовлена в мастерских биостанции; остальное оборудование и расходные материалы приобретены в готовом виде. Для создания деталей аквариумов и механических элементов электронных устройств широко использовались технологии 3D-печати, что обеспечило значительную экономию времени и ресурсов по сравнению с обычными слесарными и токарно-фрезерными работами. Для изготовления деталей использовали биологически инертные полимеры PLA и PETG.

Аквариумы и прочее оборудование были смонтированы в специальном термостатированном помещении на биостанции.

В 2021 и 2022 гг., одновременно с выполнением работ по совершенствованию и модернизации установки, нами были проведены пилотные эксперименты по использованию установки для содержания трех видов литоральных моллюсков: Littorina saxatilis, L. obtusata и L. fabalis. Сбор моллюсков осуществляли на литорали в окрестностях биостанции. Для опытов были отобраны особи с диаметром раковины 3,0 ± 0,2 мм (измерения производились под бинокуляром МБС-10 с помощью окуляр-микрометра). В каждом аквариуме содержалось по 20–25 экз. моллюсков. Кормом служили талломы бурых водорослей Fucus vesiculosus и микрообрастания на поверхности помещенных в аквариумы мелких камней. Мы протестировали три различных варианта сочетании субстратов: только водоросли, только камни и водоросли + камни. Мы старались поддерживать в аквариальной температуру 20,0 ± 2,0 ºС, но ввиду одновременного проведения опытов по использованию различных способов охлаждения помещения реальная температура менялась в более широких пределах. Для содержания животных использовали морскую воду с нормальной беломорской соленостью (24–26 ‰). Для освещения каждой группы аквариумов использовали по две люминесцентные лампы ЛБ40. Продолжительность «дневного» периода составляла 14 ч. Поскольку литторины наиболее интенсивно растут в первой половине лета, в период белых ночей, для имитации естественного освещения в аквариальной была постоянно включена дополнительная лампа ЛБ40. Продолжительность осушки (фаза отлива) составляла 4 часа в сутки. В целом, насколько это возможно, мы старались придерживаться разработанной нами ранее методики [10].

Результаты и обсуждение

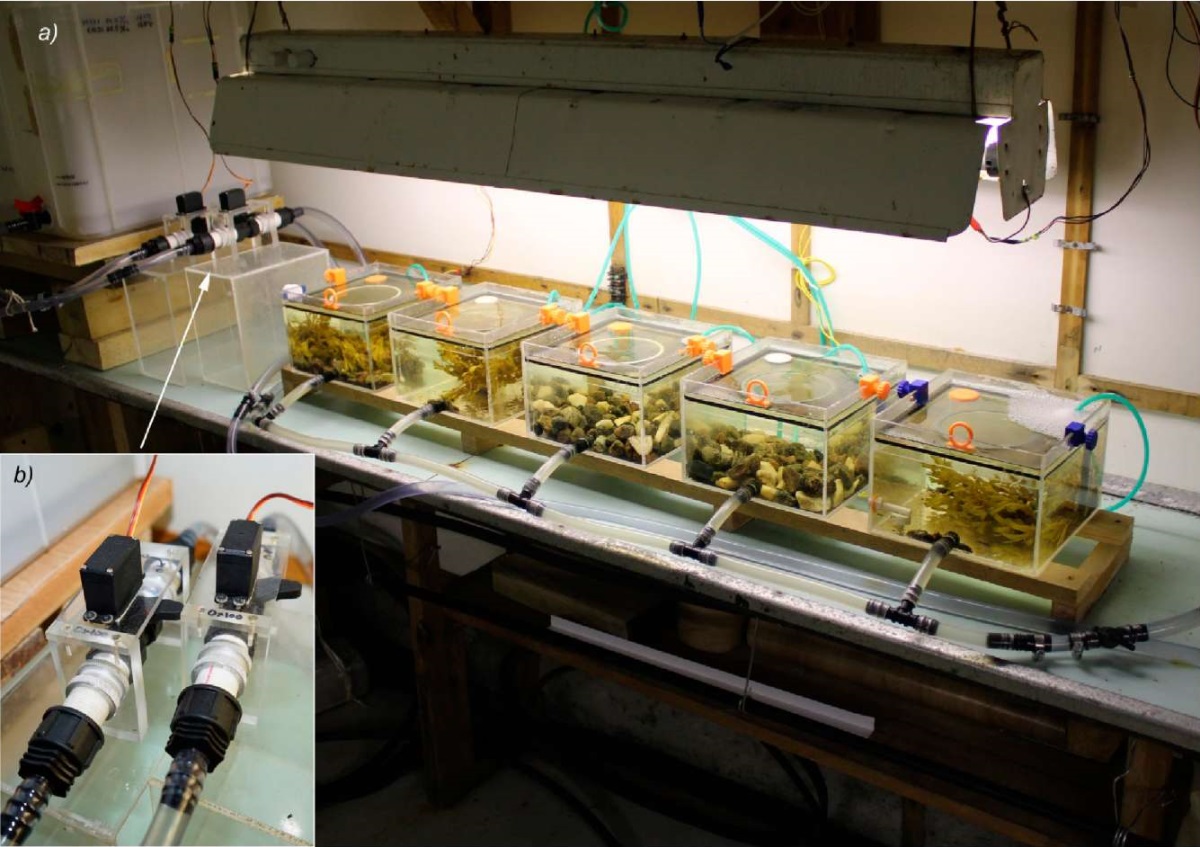

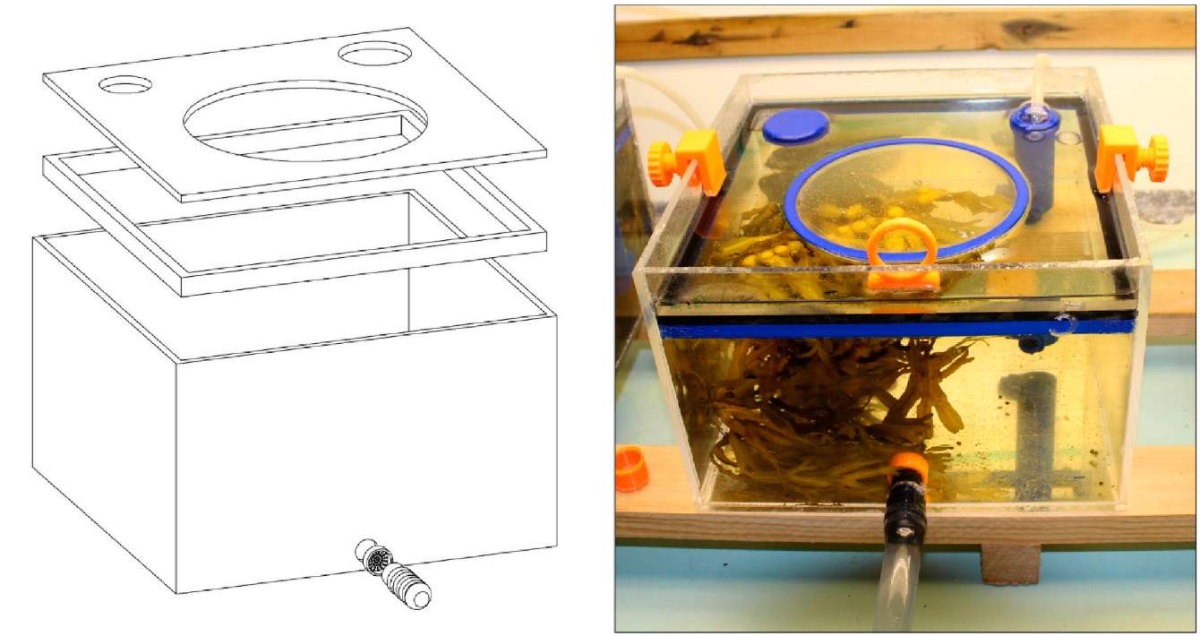

В настоящий момент установка включает в себя две группы из пяти аквариумов. Каждый аквариум представляет собой параллелепипед из оргстекла толщиной 4 мм и размером 20×20×12 см (рис. 1). Для того чтобы избежать выползания моллюсков, аквариумы закрыты крышками с круглым отверстием, затянутым сеткой с размером ячеи 1,0 мм. Крышки фиксируются защелками; посадочные места крышек снабжены неопреновым уплотнением. На крышках предусмотрены установочные места для аэролифтов, датчиков и другого оборудования. В нижней части каждого аквариума расположен патрубок, подключенный к шлангу для подачи и слива воды во время приливно-отливного цикла. Патрубки снабжены съемными фильтрами с размером ячеи 1,0 мм. Морская вода в каждую группу аквариумов (рис. 2a; 3) поступает/сливается по общему шлангу, ограниченному двумя клапанами оригинальной конструкции (верхним и нижним), представляющими собой стандартные пластиковые шаровые вентили, которые открываются с помощью сервоприводов MG995 с крутящим моментом до 10 кг·см (рис. 2b). Во время прилива вода самотеком поступает в аквариумы из общего водонапорного бака; во время отлива самотеком сливается в общий водосборный бак. Для освещения каждой группы аквариумов используются светильники с двумя люминесцентными лампами ЛБ40. Для аэрации воды в аквариумах применяется многоканальный компрессор.

Для автоматизации процесса реализации приливно-отливного цикла и поддержания заданных условий среды мы использовали аппаратно-программную платформу Arduino. Микроконтроллеры этого типа адаптированы для использования самым широким кругом пользователей; для них разработано огромное количество датчиков и исполнительных механизмов. Кроме того, в интернет-сообществе представлено большое количество программ, предназначенных для управления различными периферийными устройствами.

На платформе Arduino разработано большое количество плат как общего назначения, так и узкоспециализированных, ориентированных на решение конкретных задач. Выбор конкретной платы определяется типом и количеством связанных с ней исполнительных устройств, а также сложностью программы. В нашем случае мы использовали платы двух типов: Arduino Nano и Arduino Mega. Подключение исполнительных устройств к плате происходит либо напрямую (если потребляемый ток не превышает 40 мА), либо опосредованно — через электромагнитные или твердотельные реле.

Наиболее важной частью установки является блок управления (рис. 3, БУ), в основу которого положены плата Arduino Mega и две платы Arduino Nano, объединенные в сеть через последовательные порты и обменивающиеся информацией с помощью UART-интерфейса. С платой Arduino Mega связаны система контроля параметров среды и блок принятия решений, система регистрации данных на основе модуля микро-SD-карты и система замены морской воды. Одна из плат Arduino Nano отвечает за реализацию приливно-отливного цикла; другая — за дистанционный контроль и управление с помощью SMS. В блок управления входят также часы реального времени DS3231 и преобразователи напряжения LM2596, обеспечивающие питание отдельных элементов.

В момент начала отлива плата Arduino Nano замыкает электромагнитное реле SRD-05VDC-SL-C, которое подает напряжение на сервопривод и открывает нижний клапан; вода из аквариумов сливается в водосборный бак (рис. 3, ВСБ). Сходным образом в момент начала прилива открывается верхний клапан, и морская вода поступает в аквариумы из водонапорного бака (рис. 3, ВНБ). Перекачка воды из водосборного в водонапорный бак осуществляется с помощью погружного насоса DC30E, также подключенного через электромагнитное реле. Уровень воды в аквариумах и водонапорном баке контролируется с помощью поплавковых датчиков уровня воды, подключенных к управляющей плате Arduino Nano. Количество воды, поступающей в аквариумы, определяется двумя датчиками уровня (верхним и нижним), расположенными в водонапорном баке. Количество воды, сливаемой из аквариумов, регулируется датчиком уровня, расположенным в последнем аквариуме каждой группы.

Контроль параметров среды осуществляется платой Arduino Mega. Температура воды и воздуха измеряется цифровыми датчиками DC18B20 в герметичном и обычном исполнении, соответственно. Для измерения влажности в аквариальной используются датчики DHT11 и DHT22. Для охлаждения аквариальной и поддержания заданной влажности воздуха предполагалось использовать наружный воздух, закачиваемый втяжным вентилятором, подключенным к управляющей плате через модуль твердотельного реле (5В DC/220В AC). Однако в процессе эксплуатации установки выяснилось, что обычной системы втяжной вентиляции недостаточно для поддержания в аквариальной оптимальной температуры (около 20 ºС). Поэтому в дальнейшем для поддержания нужной температуры планируется использовать систему активного кондиционирования воздуха.

Светильники подключены к плате Arduino Mega через твердотельное реле SSR-10DA и включаются/отключаются в заданные моменты времени. Исправность ламп контролируется с помощью модулей с фоторезисторами GL5516.

Аэрация аквариумов осуществляется с помощью многоканального компрессора, подключенного к плате Arduino Mega через твердотельное реле SSR-10DA.

Система регистрации данных реализована на основе модуля микро-SD-карты, подключенного к Arduino Mega и запитанного от отдельного DC-DC преобразователя. Данные, полученные с различных датчиков (температуры, влажности, уровня и т.д.), обрабатываются платой Arduino Mega и записываются на SD-карту в заданные моменты времени.

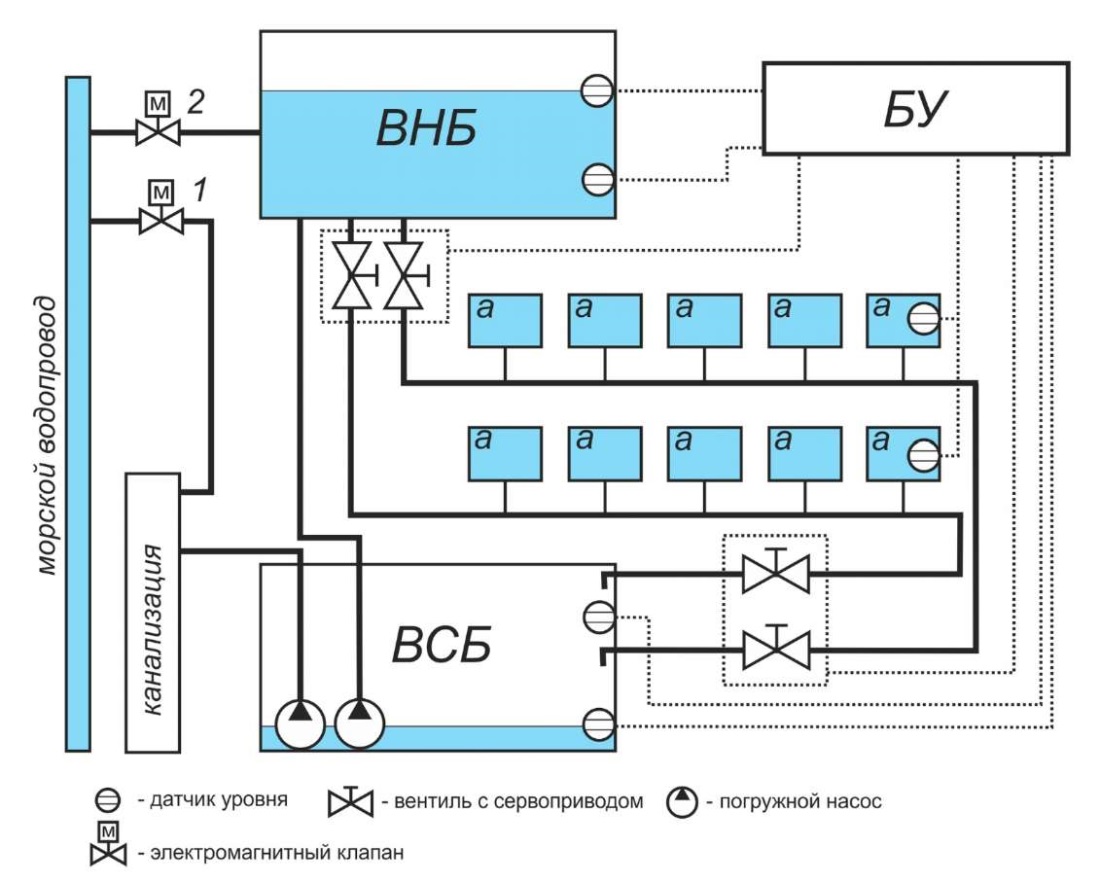

Система замены морской воды (рис. 3) реализована на базе морского водопровода биостанции, к которому подключена установка, и позволяет производить смену воды с любой заданной частотой, вплоть до ежедневной. Замена воды происходит в два приема перед началом прилива в каждой группе аквариумов. Сначала с помощью нормально-замкнутого электромагнитного клапана 1 (DC 12V, 0,02–0,8 МРа), сбрасывается в канализацию нагретая и застоявшаяся в трубах морского водопровода вода. Далее с помощью аналогичного электромагнитного клапана 2 закачивается вода в водонапорный бак (рис. 3, ВНБ). Вода закачивается до тех пор, пока верхний датчик уровня в водонапорной емкости разомкнут; поступление воды в систему происходит за счет давления воды в морском водопроводе. Далее с помощью специальной помпы в водосборном баке (рис. 3, ВСБ) из системы откачивается слитая с группы аквариумов во время отлива вода. Откачка воды происходит до тех пор, пока не сработает нормально-замкнутый поплавковый датчик уровня. Клапаны подключены к плате Arduino Mega через электромагнитные реле SRD-05VDC-SL-C, датчики уровня воды — напрямую. Наличие давления в морском водопроводе контролируется датчиком давления (5V, 60psi).

С платой Arduino Mega также связана программно реализованная система самопроверки и принятия решений. Ее функциями являются: 1) контроль возникновения ошибок на основе сравнения информации, полученной с датчиков, с информацией о возможных состояниях системы; 2) принятие решений о внесении изменений в работу установки (например, при отключении электропитания) и некоторые другие. Очевидно, что возможности самопроверки и саморегуляции установки напрямую зависят от количества и разнообразия датчиков — чем они больше, тем более точную диагностику ошибок и более точную коррекцию можно провести.

Вторая из плат Arduino Nano, входящих в состав блока управления, отвечает за дистанционный контроль и управление установкой с помощью SMS. Передача SMS об ошибках и управляющих командах реализована на основе модуля SIM800L, связанного платой Arduino Nano. Заметим, что с помощью этого модуля может быть также организован выход в глобальную сеть Интернет, что в перспективе позволит существенно увеличить возможности обмена данными и управления установкой.

Система электропитания состоит из импульсного источника питания (Lincoiah DC12В, 100 Вт), подключенного к сети переменного тока через источник бесперебойного питания. Отдельные элементы установки подключены к источнику питания через регулируемые преобразователи напряжения LM2596. Наличие ИБП обеспечивает возможность выполнения комплекса минимально необходимых процедур при отключении электропитания.

Для нормального функционирования установки в зимний период должна быть предусмотрена возможность перевода установки на замкнутый цикл с возможностью очистки находящейся в системе морской воды. Теоретически эта проблема не представляется слишком сложной, принимая во внимание обширную литературу на эту тему [12–14]. На практике возможно возникновение чисто технических проблем с созданием системы очистки, учитывая значительные объемы воды в системе и необходимость поддержания приемлемого качества воды в зимний период. С этой проблемой тесно связана еще одна — необходимость выбора показателей, по которым будет контролироваться качество воды. Это очень сложный вопрос, принимая во внимание количество параметров, по которым может оцениваться качество воды. В качестве интегральных характеристик можно использовать, предположительно, электропроводность морской воды и изменение в ее прозрачности или спектре поглощения.

Полученные к настоящему моменту результаты свидетельствуют о существенном снижении трудозатрат при содержании моллюсков: не расходуется время на ручную реализацию приливно-отливного цикла и замену воды в системе, осуществляется автоматический мониторинг условий содержания животных и т.п. Предварительные оценки уровня смертности моллюсков свидетельствуют об отсутствии принципиальных различий по сравнению с ранее полученными (при «ручном» содержании) результатами (порядка 5 % [10]). В перспективе планируется постановка специальных экспериментов для более точной оценки уровня смертности моллюсков при их содержании с использованием установки. Анализ данных по динамике гибели литторин показывает, что наибольшая смертность наблюдалась в моменты, когда температура содержания моллюсков превышала 22 ºС. В ходе опытов обнаружены некоторые различия в пищевых предпочтениях у разных видов. Littorina obtusata лучше всего росли при одновременном использовании в качестве субстратов камней и фукусов. Для нормального существования L. saxatilis были необходимы камни, в то время как L. fabalis можно было содержать только на фукусах. Использованные в установке затапливаемые во время «прилива» крышки позволили избежать проблем с обсыханием и последующей гибелью моллюсков на сетке, которой ранее [10] закрывали аквариумы.

Из числа выявленных проблем следует в первую очередь отметить ограниченный (около двух месяцев) срок существования водорослей Fucus vesiculosus в аквариумах, после чего они нуждаются в замене. Одним из возможных решений этой проблемы является увеличение освещенности; однако возможна и периодическая замена водорослей, т.к. фукусы доступны и в зимний период. Напротив, микрообрастания на поверхности камней, по-видимому, успешно воспроизводятся, т.к. крайне маловероятно, чтобы исходного количества микрообрастаний на камнях хватило бы молоди L. saxatilis для активного роста в течение нескольких месяцев.

В ходе эксплуатации установки в некоторых аквариумах было отмечено сероводородное заиление. Так как последнее ввиду высокой токсичности сероводорода может привести к гибели моллюсков, появление чрезмерных количеств сероводорода необходимо контролировать. В настоящий момент этот вопрос остается открытым, т.к. существующие датчики (MQ136) предназначены для обнаружения сероводорода в воздухе, а не в жидкости.

Свидетельств негативного влияния (токсичности) полимеров, использованных при изготовлении деталей установки, не обнаружено. Визуальная проверка под микроскопом деталей установки, изготовленных методом 3D-печати, не выявила признаков их разрушения в ходе эксплуатации и повреждения моллюсками.

В настоящее время существующий прототип установки позволяет с минимальными трудозатратами содержать литторин около полугода. Следует отметить, что в процессе апробации установки неоднократно отмечался случайный занос животных других систематических групп, в частности ракообразных (Jaera sp.), полихет (Nereis sp.), немертин и некоторых других. Их попадание в аквариумы происходило, очевидно, в виде планктонных личинок при замене морской воды. В аквариумах личинки успешно развивались, проходили метаморфоз и вырастали во взрослых животных. Это свидетельствует о том, что разработанная установка может быть использована для содержания широкого спектра литоральных животных. Подобная необходимость возникает во многих случаях: при изучении жизненных циклов животных, выявлении внутривидовой и межвидовой конкуренции, при оценке воздействия на литоральных животных различных факторов среды и биотестировании. Кроме того, установка может быть использована в образовательных целях — при содержании литоральных животных в зоопарках, океанариумах и различных учебных заведениях.

В заключение следует отметить, что полученные результаты показывают, что при содержании литоральных животных в лабораторных условиях с успехом могут быть использованы современные методы автоматизации и цифровые технологии. Их внедрение позволит существенно уменьшить трудозатраты при содержании животных, используемых в качестве модельных объектов при изучении различных биологических процессов, и стандартизировать условия содержания животных, используемых при биоиндикации.
